Datgodiwr DMX Sianeli Amlder Uchel Gydag Arddangos Ar-fwrdd
video

Datgodiwr DMX Sianeli Amlder Uchel Gydag Arddangos Ar-fwrdd

Decoder DMX Amlder Uchel
● Voltage Gweithio DC12-24V & DC25-48V ar gael;
● 6 Sianel × 10A (DC12-24V), 6 Sianel × 6A(DC25-48V);
● 8Bit(256) & 16Bit(65536) yn ddetholadwy;
● Gellir dewis 5K/10K/20K/30K Hz.
Anfon ymchwiliad
Sgwrs Nawr
Llwytho i lawr

Disgrifiad

Paramedrau technegol



product-1600-121

9



Nodweddion Mian

◆ Cydymffurfio â'r protocolau safonol DMX512/1990;

◆ Rheolaeth uniongyrchol â llaw gan ddefnyddio'r sgrin LCD a botymau;

◆ Yn trosi signal DMX safonol i signal PWM amledd uchel;

◆ Cyfeiriwch at oleuadau LED o 12V-48V;

◆16bit (65536 lefel) /8bit (256 lefel) lefel llwyd selectable;

◆ Amledd PWM 5K/10K/20K/30KHz selectable;

◆ Mae'r 7 terfynell allbwn yn darparu 6 sianel y gellir eu rheoli'n annibynnol o bylu PWM foltedd cyson, a therfynell pŵer anod cyffredin (rhannu positif).



Strwythurau Mecanyddol

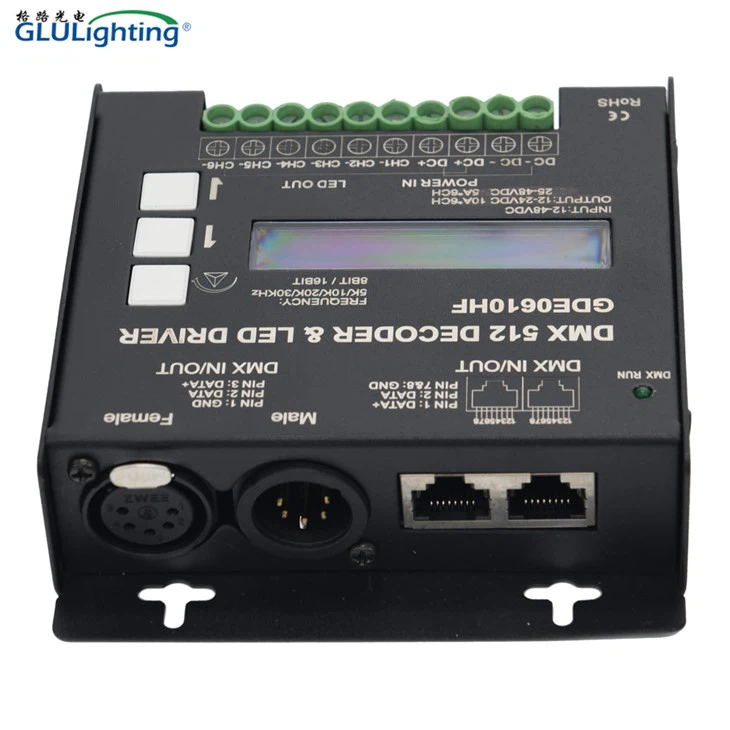

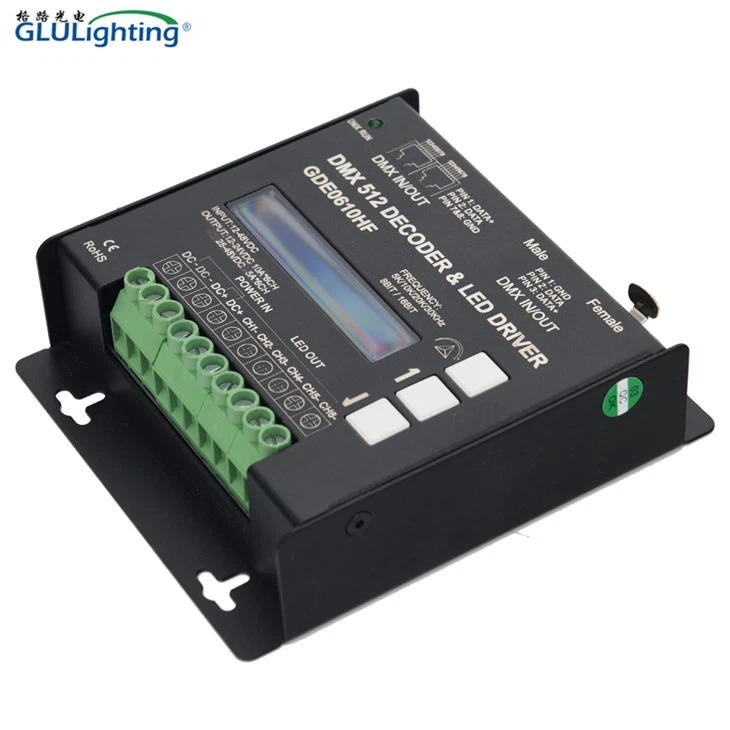

Ar gyfer y datgodiwr dmx 6 sianel amledd uchel gydag arddangosfa ar-fwrdd GDE0610HF, mae'r rheolydd yn dod ag arddangosfa LCD yn y canol, ac mae 3 yn addasu allweddi ar gyfer gweithredu â llaw. Daw'r datgodiwr dmx 6 sianel gyda gwahanol ffyrdd o gysylltu:


01


Cysylltydd gwrywaidd 5pin XLR ar gyfer DMX i mewn a chysylltydd benywaidd 5pin XLR ar gyfer DMX allan


02




RJ45 ar gyfer DMX i mewn a DMX Allan


03




Terfynellau Bloc Gwyrdd ar gyfer Pŵer Mewn+, Pŵer Mewn- ac Allbwn LED

17
12



Dimensiynau mecanyddol a Gosod

Decoder dmx amledd uchel 6 sianel gyda dimeision arddangos ar-fwrdd:

122*107*33mm

4.8*107*1.3 modfedd


Dadgodiwr dmx 6 sianel amledd uchel gyda Gosodiad arddangos ar-fwrdd:

Wedi'i osod gyda thyllau mowntio ar y ddwy ochr.

traw twll mowntio 97mm (3.82 modfedd)



Diagram Cysylltiad a Gwifrau

Nodyn:
1. Mae yna soced cysylltydd phoenix 7 pin gyda dau binnau mewnbwn pŵer ar gyfer cyflenwad pŵer 12/24V, yn ogystal ag un pin allbwn pŵer a phiniau allbwn pedair sianel.
2. Gellir cadwyno uchafswm o 10 datgodydd a argymhellir ar un rhwydwaith DMX512. I ychwanegu mwy o lwythi uned, ac ar gyfer rhwydweithiau mwy na 300 metr, ailadroddydd DMX,
mae angen mwyhadur, neu opto{0}}ynysu.
3. Dim ond yn weithredol y mae rheolaeth DMX tra bod y sianel DMX yn cael ei harddangos. Os yw'r consol pylu yn stopio trosglwyddo data DMX, bydd y datgodiwr yn cadw'r gwerthoedd olaf a dderbyniodd nes bod y ddyfais wedi'i phweru i ffwrdd.

13
Cyfarwyddiadau gweithredu




14

Allwedd 1

Galwch i fyny ddewislen rhaglen rheoli allanol a pylu mewnol DMX512, fel cod cyfeiriad, 8/16bit, amlder PWM, a gosodwch lefelau disgleirdeb llaw pob sianel.

15

Allwedd 2

Addaswch y cod cyfeiriad, addaswch y disgleirdeb, amlder, 8/16 bit UP.

16

Allwedd 3

Addaswch y cod cyfeiriad, addaswch y disgleirdeb, amlder, 8/16 bit I LAWR.

Gweithdrefnau-profi eich hun

Gosod cyfeiriad DMX i 000, RGBW allbwn llawn yn ystod 3s, yna R, G, B, W pylu.

Nodyn:

Cebl signal 1.DMX yn dri craidd cysgodi cebl signal, y cebl signal gyda cadarnhaol, negyddol, pan cyswllt y terfynellau signal DMX pls yn talu mwy o sylw i'r polaredd.
2. Wrth gysylltu y datgodiwr, gwnewch yn siŵr i'r positif, negyddol a GND cyfatebol.
3. Ni ddylai'r cebl rhwng rheolwyr DMX, holltwyr a datgodwyr fod yn fwy na 300 metr.
4. Gellir cysylltu uchafswm o 10 datgodydd DMX gyda'i gilydd trwy'r Porthladdoedd Cysylltiad RJ45 neu XLR DMX. Gellir ymestyn signal DMX ymhellach trwy osod ailadroddydd neu holltwr DMX
ar ôl y 10fed DMX Decoder.
5. Rhaid ychwanegu holltwr/mwyhadur ychwanegol ar ôl datgodyddion 32pcs. Ni ddylai cysylltiad rhaeadru fod yn fwy na 4 PCS.

Gwybodaeth Diogelwch

1.Install yn unol â rheoliadau cod trydanol cenedlaethol a lleol.
2. Bwriedir i'r cynnyrch hwn gael ei osod a'i wasanaethu gan drydanwr trwyddedig cymwys.
3. Y foltedd gweithio ar gyfer y datgodiwr yw DC12-48V, PEIDIWCH â chysylltu â phŵer foltedd uchel. Gosod gyda chyflenwad pŵer foltedd cyson gydnaws neu fatri gyda foltedd priodol.
4. Dim ond gosod luminaires foltedd cyson 12VDC-48VDC gydnaws. Gwnewch yn siŵr eich bod yn cyfateb foltedd cyflenwad pŵer i ofynion y golau LED. Gallai anwybyddu hyn arwain at berygl tân posibl.
5. Mae'r cynnyrch hwn wedi'i raddio ar gyfer defnydd dan do yn unig ac nid yw wedi'i ddiogelu rhag lleithder.
6. Dewiswch fesurydd gwifren priodol ar gyfer y llwyth cerrynt mwyaf posibl, o ystyried eich dewis o gyflenwad pŵer a goleuadau. Cofiwch fod cyfanswm y cerrynt ar gyfer pob sianel yn cael ei gario dros y derfynell LED+ a rennir, felly cyfanswm y cerrynt dros y dargludydd LED+ fel arfer yw'r ffactor pennu wrth ddewis ceblau.
7. Sicrhewch fod pŵer yn cael ei ddatgysylltu pryd bynnag y byddwch yn gosod neu dynnu gwifrau mewn terfynellau sgriwiau, neu gysylltwyr mewn socedi.
8 Sicrhewch fod yr holl derfynellau sgriwiau'n cael eu tynhau a bod yr holl gysylltwyr wedi'u gosod yn llawn tra ar waith.

Tagiau poblogaidd: datgodiwr dmx amledd uchel 6 sianel gydag arddangosfa ar-fwrdd, Tsieina, gweithgynhyrchwyr, cyflenwyr, ffatri, wedi'u haddasu



Paramedrau technegol
Enw cynhyrchion Datgodiwr DMX Sianel Amlder Uchel 6 gydag arddangosfa ar-fwrdd
Model cynhyrchion GDE0610HF
Deunydd Tai a Lliw Dur a Du
Foltedd gweithredu 12-24V neu 25-48V
Cyfredol Allbwn (Uchafswm.) 6CH×10A@12-24V, 6CH×6A@25-48V
Pŵer allbwn (Uchafswm.) 720W@12V, 1440W@24V, 1728W@48V
Math o allbwn Foltedd cyson
Lefelau Llwyd 16bit (65536 lefel)/8bit (256 lefel)
Amlder PWM 5K/10K/20K/30KHz Dewisadwy
Maint L122 × W107 × H33mm
Pwysau gros 450g
Tymheredd gweithredu Ta: -30 gradd ~ +55 gradd
Sgôr IP IP40
DMX MEWN/ ALLAN RJ45/XLR
Pŵer i mewn / LED Allan Terfynellau Bloc Gwyrdd 10 Pin
